Преобразователи частоты SINAMICS G120

Преобразователь частоты SINAMICS G120 имеет модульную конструкцию. Он состоит из трех основных компонентов:

• Силовой модуль (вырабатывает напряжение двигателя).

• Управляющий модуль (регулирует и контролирует силовой модуль).

• С помощью базовой панели оператора (BOP-2) и интеллектуальной панели оператора (IOP) осуществляется управление и контроль преобразователя.

Силовой модуль (PM)

Имеются устройства разных размеров. Диапазон мощностей от 0,37 кВт до 250 кВт.

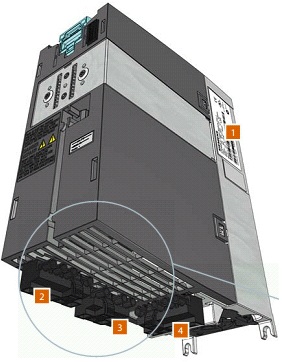

На рисунке показан PM240-2, где:

1 - Шильдик

2 - Силовое соединение

3 - Соединения промежуточного контура DC

4 - Соединения двигателя

5 - Точки подключения PE

Управляющий модуль (CU)

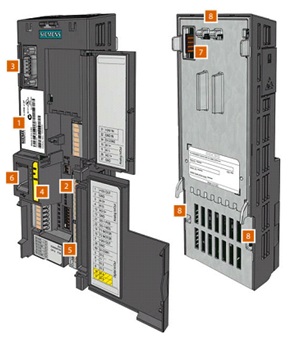

Существуют различные исполнения управляющих модулей. Основным отличием является назначение управляющих клемм, а также разные интерфейсы полевой шины. В данной инструкции в качестве примера используется управляющий модуль CU240E-2. Он был разработан для индивидуальных приводов.

1 - Шильдик

2 - DIP-переключатель, аналоговые входы и ШИНА

3 - Интерфейс для OP или комплекта для соединения с PC

4 - Два светодиода состояния

5 - Клеммные колодки для цифровых и аналоговых входов и выходов

6 - USB-интерфейс

7 - Интерфейс к силовому модулю

8 - Монтажные кронштейны

Базовая панель оператора 2 (BOP-2)

Базовое устройство для ввода и индикации необходимо для работы и установки параметров после соединения преобразователя с управляющим модулем. Кнопочное управление и управление в режиме меню с двухстрочным дисплеем (одновременное отображение параметров и их значений) упрощают ввод в эксплуатацию.

1 - Семь кнопок управления

2 - Дисплей

3 - Деблокиратор

4 - Выемка для винтов крепления в дверцу

5 - RS232-соединение

6 – Шильдик

Основные функции

Панель оператора это инструмент ввода и индикации для управления преобразователем. Она используется в индивидуальном режиме, т.е. на месте на устройстве, встроенной в дверцу или как ручной терминал для серийного ввода в эксплуатацию (IOP).

Дисплей BOP-2

BOP-2 используется для ввода в эксплуатацию, диагностики (поиска ошибок) и индикации состояния преобразователя. С ее помощью можно управлять преобразователем непосредственно на самом устройстве. Возможна одновременная непрерывная индикация до двух значений состояния. Простое, хорошо структурированное меню и правильно подобранные кнопки управления обеспечивают удобную навигацию.

Интеллектуальная панель оператора (IOP)

Усовершенствованное устройство ввода и индикации позволяет решать те же задачи, что и BOP-2, но не только это. Его расширенные характеристики значительно увеличивают удобства для пользователя. К ним относятся большая текстовая индикация, встроенные программы-помощники, полностью графический диагностический обзор, управление с помощью навигационного колесика и отображение текстов помощи. Предлагаются различные версии устройства, которое может использоваться и вне преобразователя для быстрого ввода в эксплуатацию и быстрой диагностики на месте.

1 - Графическая индикация

2 - Навигационное колесико

3 - Пять кнопок управления

4 - USB-разъем

С помощью интеллектуальной панели оператора можно устанавливать параметры преобразователя, вводить преобразователь в эксплуатацию, контролировать текущую работу двигателя и получать важную информацию об ошибках и предупреждениях. Все эти функции доступны без экспертных знаний.

Важнейшие преимущества:

1. Быстрый ввод в эксплуатацию без экспертных знаний
• Простой ввод в эксплуатацию стандартных приложений с использованием прикладных помощников, знаний структуры параметров не требуется.
• Адаптированный к пользователю список параметров с блоками параметров меньшего размера.
• Простой ввод в эксплуатацию на месте с использованием ручного терминала.
• Простой серийный ввод в эксплуатацию через функцию клонирования.
• Ввод в эксплуатацию без документации со встроенной функцией помощи.

2. Минимизация времени обслуживания
• Диагностика и текстовая индикация, документация на месте не нужна.
• Простое обновление языков, программ-помощников и микропрограммного обеспечения через встроенный интерфейс USB.
• Встроенная текстовая помощь для устранения ошибок.

3. Высокое удобство использования, интуитивное управление
• Прямое, ручное управление преобразователем
• простое переключение с локального на дистанционное управление.
• Интуитивная навигация по меню с помощью колесика.
• Графический дисплей, к примеру, вертикальные гистограммы для значений состояния (к примеру, давление или расход).
• Индикация состояния в свободно выбираемых единицах
• индикация реальных, физических значений.

4. Гибкое использование
• Предлагаются IO P для прямого монтажа на управляющий модуль, для монтажа в дверцу или в качестве ручного терминала (в зависимости от типа преобразователя частоты).
• Простой и быстрый механический и электрический монтаж в дверцу.
• Ручной терминал может использоваться для большого числа преобразователей частоты.
• 5 встроенных языков, русский язык может быть загружен из базы сервиса и поддержки
